言归正传，还是来说说这次DIY的手机壳吧。

也许有人觉得这么弄个手机壳没必要吧，是不是也太丑了点等等，其实这些都不重要，发这个帖子只是想做一个分享而已，萝卜白菜各有所爱，自己认为合适就好了。因为自身工作的关系，自从使用Note3开始，那支笔就成为了一个换机的硬性指标，截图编辑是工作的必备。喜欢Note系列还有一个很重要的原因，就是它的外形比较刚硬直线条商务风。这次的N20U正是自己想要的外形，但说实话，那硕大无比的摄像头的确还是多少扣点分的，那只能自己想办法看怎么样解决吧！于是就有了下面从1.0到2.0到3.0的DIY手机壳迭代升级了。

在此还要感谢科技的日新月异，才得以把自己的想法付诸行动。

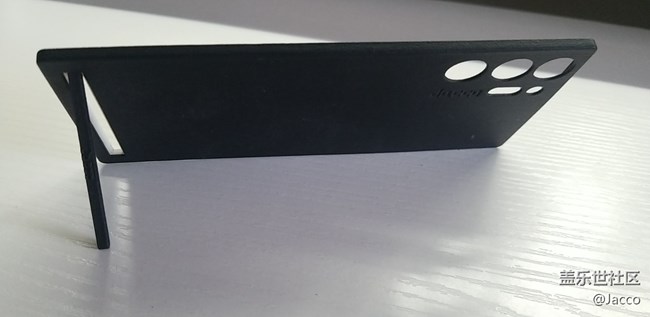

以上是1.0版本。当时就是想做个壳能够把镜头整体垫平，顺便也能把镜头保护一下就可以了。那个小支脚是失败的，因为手机自身的重量在那里，预计失误，起不到支架的作用。之后在某宝逛的时候，突然发现了一个不错的手机支架，于是就有了下面2.0版本的升级。

哎呀，不小心暴露了旁边3.0的内容。第二次升级的内容其实也不算太大，主要就是手机支架和内部储物空间的重新规划而已。也许有机友有疑惑，那么多的凹槽是干嘛用的？看看3.0的图片你就知道是要来做什么用的了。由于3D打印材料的问题，大面积的厚度最好要有1毫米，那样才不会变形及开裂，所以1.0和2.0的完成厚度都是3.6毫米，镜头凸起2.5毫米，预留内空是2.6毫米，加上1毫米的厚度就是3.6毫米了。而手机支架是4毫米厚，加上3M胶应该是4.5毫米的样子，比手机壳稍微高出1毫米。

其实从真正意义上来说，1.0和2.0版本都不能算手机壳，顶多就是个盖子而已，还不是全包的。手机是8月28号拿到的，当天刚好定的手机壳也到了，用一个8.5元的壳套一个9999元的手机，感觉那手机壳的档次也瞬间提升了。后面会有这个手机壳的对比照。因为8.5元的手机壳的确比较厚，所以才有了1.0的开始。裸机用不是问题，问题是这镜头凸起放不平，加上背面的指纹，以及自己的手是比较容易出汗，握持的时候也会滑。因此最终想升级个3.0来解决握持手滑的问题，但是又不能影响整体的正面视觉效果，也就是窄边的视觉。

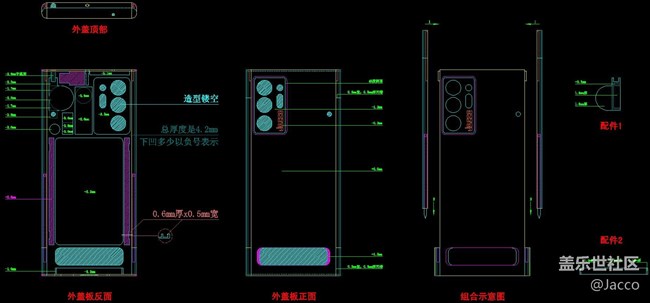

于是就开始了3.0版本的构思，并且得到了实践。其实设计这个手机壳更多的是用来为我服务和使用的，而不是保护，当然了，既然要定制设计，那还是能起到一定的保护作用的。

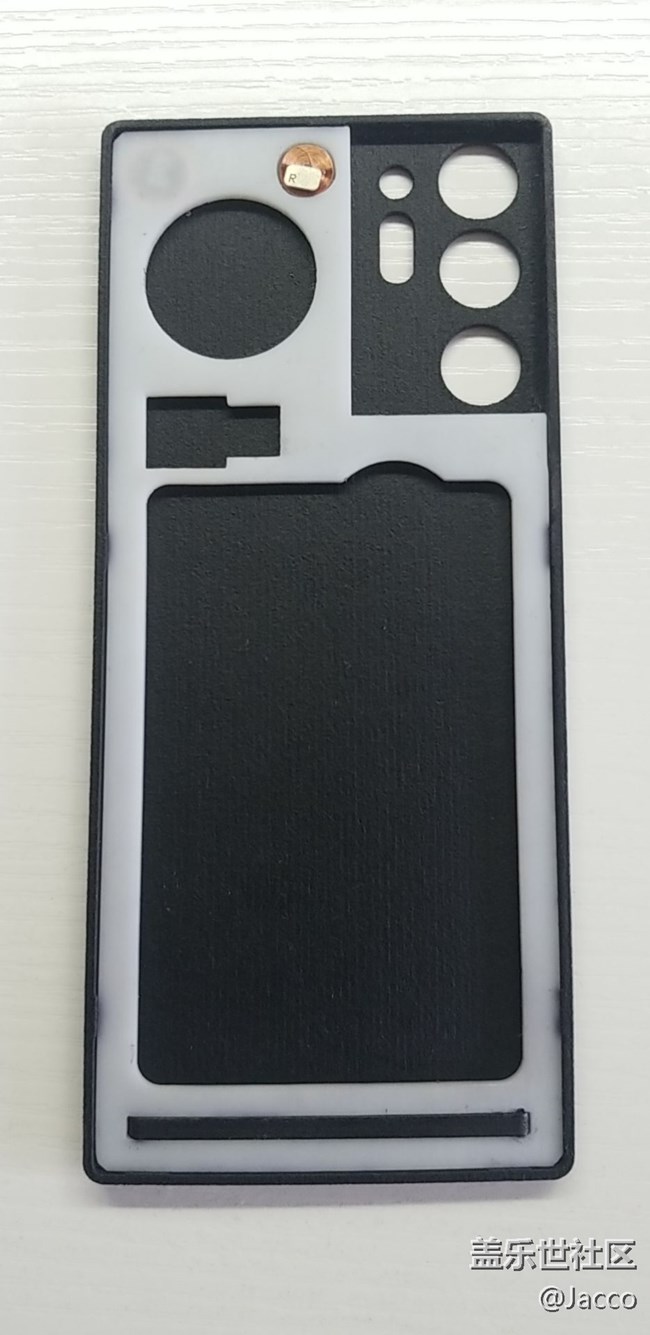

右边的是2.0版本，凹槽就是为了放一些东西来预留的，反正有那么厚，空着也是浪费啊，想办法给用上。

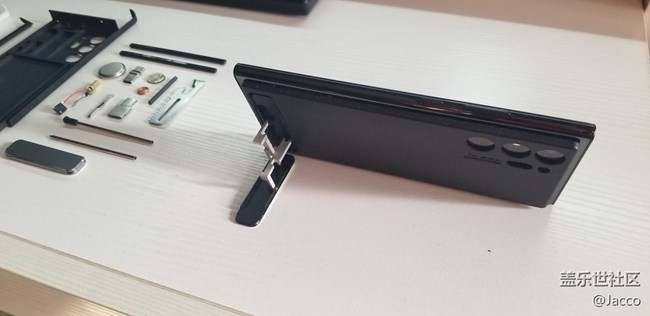

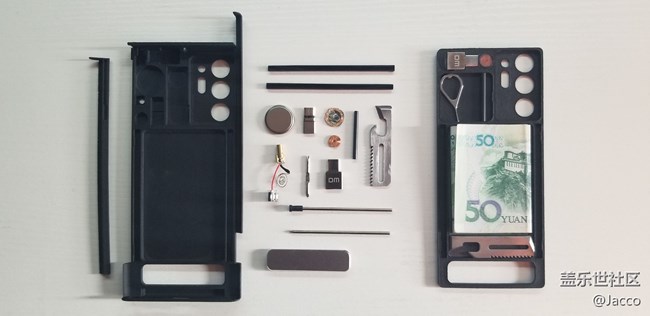

要把右边所有的物件塞到3.0版本的壳子里，这也是要消耗不少脑细胞的。

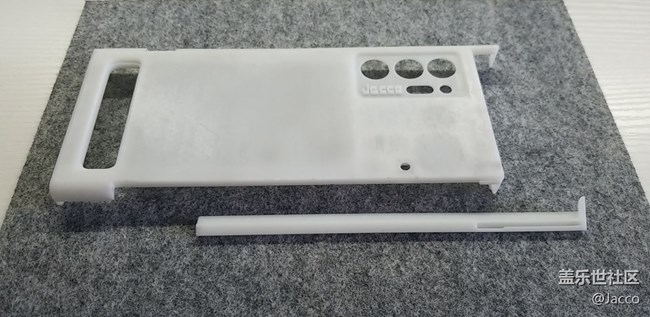

由于3.0版本涉及到整个手机的开孔定位，孔位都是自己用电子卡尺测量的，也担心会有误差，所以还是先打印一个树脂材料作为样板，看看有没有什么地方不合适的需要调整改动，为最终的成品打印做准备。

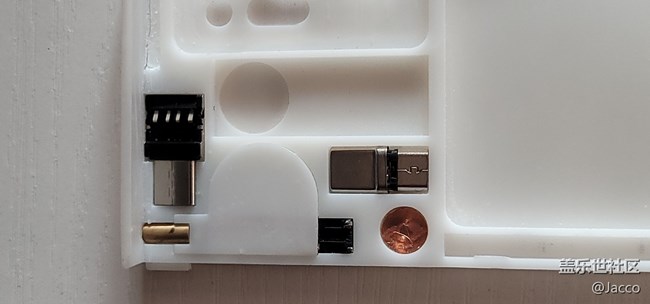

测试所有需要放入的配件开孔是否合适。看来测量及打印都还是比较精准的。

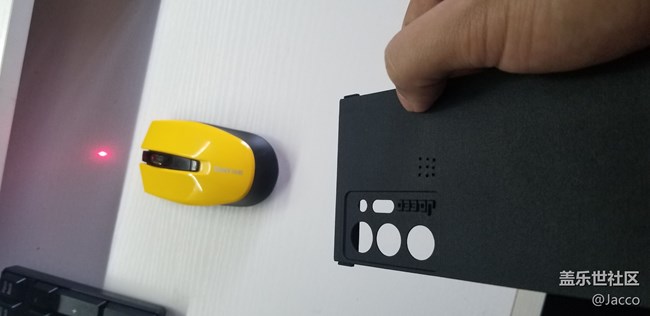

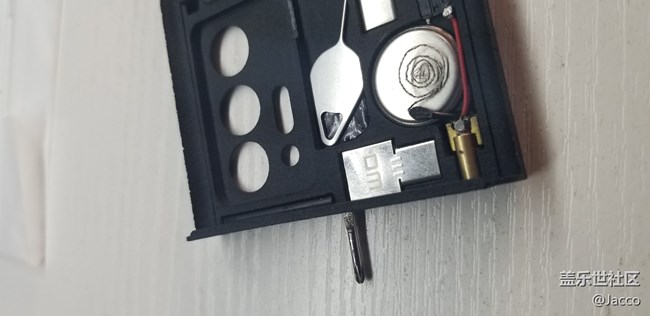

激光也是在工作上会经常使用，因为去到工地现场需要指出问题，以前都是用个激光笔或激光尺，现在直接融入到手机壳里面了。之前最早的设计是用2016的纽扣电池的，后面发现电力好像不太够，于是换回了2032的纽扣电池，因此那个盖电池的盖子就用不上了，不过这个也是当时有考虑预计的，如果电力不够还是可以用厚一点的电池，孔位的深度也够。

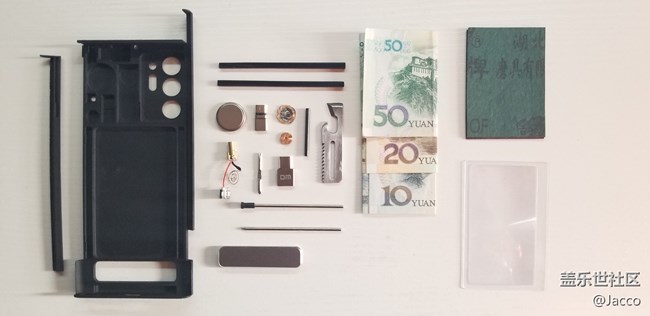

我把这个手机壳当百宝箱用，哈哈哈！！！

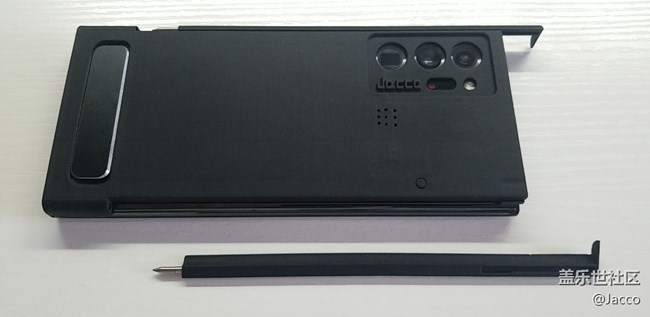

其实最重要的还是两边设计的笔，这才是真正的Note该有的功能。但这两支笔也是后期花费了很多时间再加工的。因为第一次打印的树脂模型，发现笔芯孔打印出来还是不够大，笔芯插不进去，于是正版的时候又加大了一点，但也许还是打印精度的问题吧，还是差个0.1毫米的样子，刚好找到一根很细的线锯，插进去一点一点慢慢磨吧，磨大了又不行，在耗费两个多小时后，终于把两个笔芯孔都处理好，笔芯顺利装入。

至此，3.0版本的手机壳算是大功告成了。下面来看看8.5元的手机壳是怎么样的吧！！

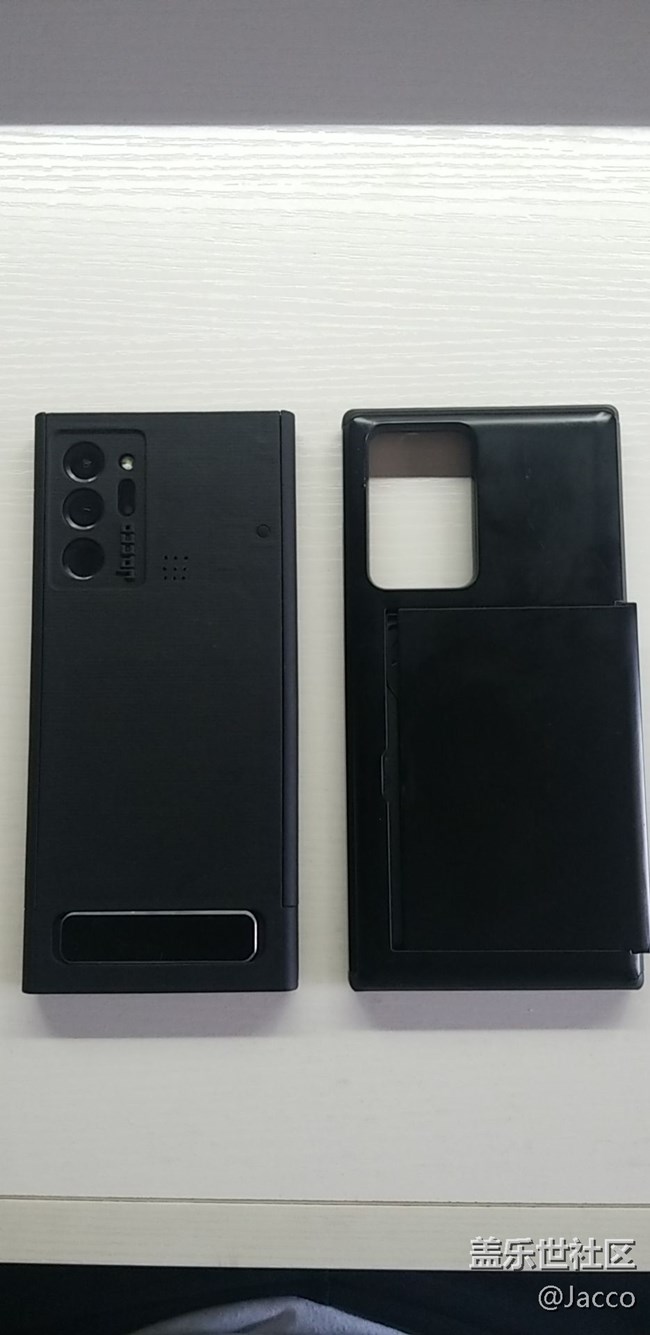

从图片中可以看到，原来买的手机壳真的不薄，因为那个壳的设计也是可以放卡片的，我是觉得放少了，于是把中间的橡胶层直接割开卡片大小，那样又可以多放一张了。那么这个批量成品的手机壳有多厚呢？？

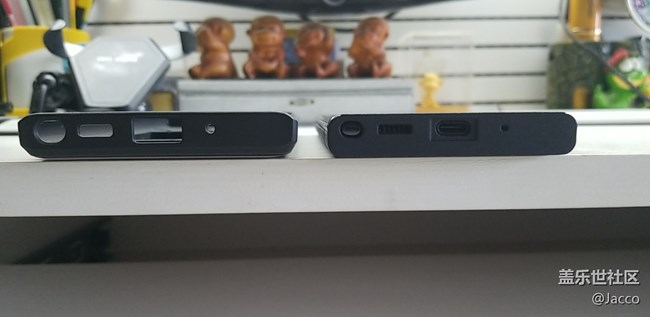

实测足足有5毫米厚哦！但是那么厚也不影响无线充电。而我自己设计DIY的手机壳有多厚呢？？激光头是3.8毫米，总厚度是4.2毫米，比1.0和2.0版本的3.6毫米的厚度增加了0.6毫米。所以，对于厚度来说，自己是完全可以接受的。好了，那么重量如何？？

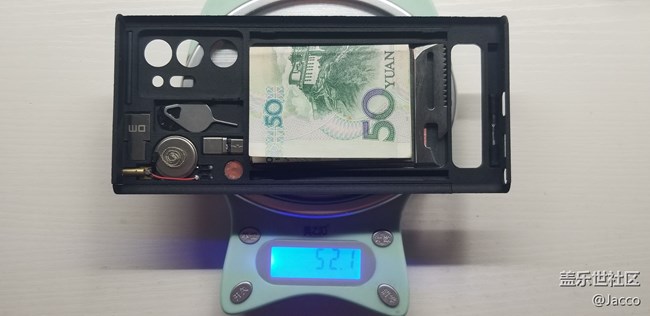

这个就是手机壳加上我的百宝箱物件的重量了。看论坛里有些机友介绍的行李箱手机壳好像也差不多是这个重量。手机重一点也有好处，不用整天拿着个手机玩。其实如果不是因为工作的关系，真的就是用个功能机就可以了，有事打电话。但，这视乎是不可能了，科技发展的那么快。如今的手机已经不是单纯的通话功能了。记得那时还没普及刷码付款的年代，都是要带钱包的，因此我也专门设计过一个最小的长钱夹，也就是长度刚好是放下100元的，也是自己设计，私人定制。也许是因为自己工作的原因，客户的房子当然都是根据他们的要求来设计的嘛。正因为科技发展如此迅速，才有了能够付诸实现的可能。在以前还没有3D打印的技术，要做这么个产品，谈何容易啊！！

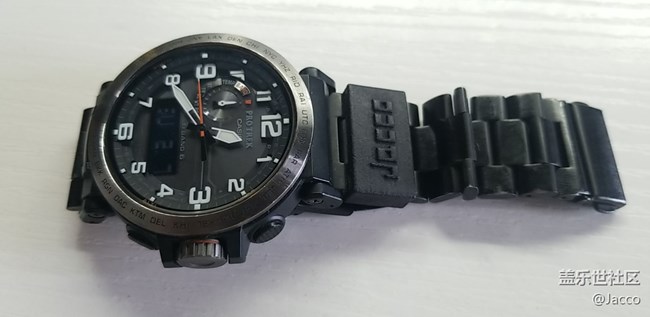

表带上的表扣就是嵌入了门禁ID卡IC卡，就是之前在手机壳上看到的铜圈。或许有机友会说，20U不是有读卡写卡功能么？？是的。但每次要把NFC打开才可以啊，总不可能不用也一直开着NFC吧。个人认为机械式的物理接触还是最简单直接的。当然了，手机有这个功能是更好啦。就如有些人喜欢用车内带的车载蓝牙一样，还是看个人喜欢吧。现在的问题就是看看年后能不能解决无线充电的问题，毕竟这个功能从Note3开始就已经在车上用了，非常方便，一开车直接放手机架上就充电。

写在最后

总体来说，N20U已经使用了也有5个月了，一切功能都还好，也许自己不是属于那种玩机的，游戏不怎么打，平时也就是微信工作会比较多，某宝淘些需要的工具和物品等，电池使用一天是没问题的。升级3.0系统后出现所有APP闪退，于是恢复出厂设置再重新下载APP，一切恢复正常，感觉待机时间更长了一点点。这个设备我估计也就用到它的30%的功能而已，也是这几天在论坛里逛逛才学习到了很多这个机子的功能，谢谢各位机友的分享。

我的DIY手机壳分享到此结束！！祝各位机友用机愉快，万事如意！！
